全自动固液一体吹扫捕集仪仪器系统组成

更新时间：2025-11-22 点击次数：136

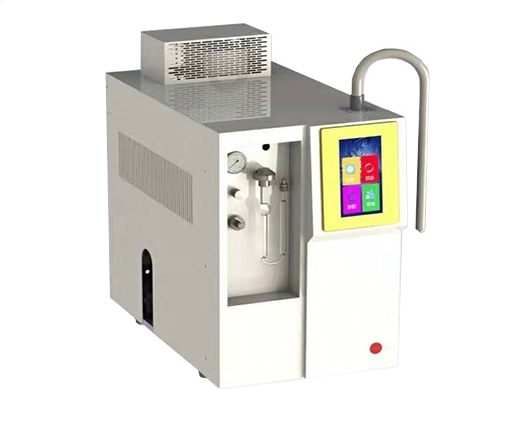

　　全自动固液一体吹扫捕集仪的仪器系统主要由吹扫装置、捕集系统、解析与传输系统、温控系统、气路控制系统、自动进样系统、软件控制系统以及辅助模块等部分组成，以下是详细介绍：

　　1.吹扫装置：

　　液体样品接口：通常为带密封盖的吹扫瓶，容量多为20-40mL，通过针头或管路与吹扫气连接，确保液体样品在密闭环境中被吹扫。

　　固体样品适配器：针对土壤、沉积物等固体样品，设计有专用样品舟或萃取池，可通过惰性气体吹扫释放其中的挥发性成分。部分设备支持动态顶空模式。

　　吹扫管/喷头：插入样品基质中（液体）或贴近样品表面（固体），使载气均匀吹扫样品，高效带出挥发性有机物（VOCs）。

　　2.全自动固液一体吹扫捕集仪捕集系统：

　　捕集阱：核心部件，内装吸附剂，用于吸附吹扫出的VOCs。根据目标物沸点不同，可选择不同填料组合，提高捕集效率。部分设备支持多阱切换，可针对不同样品快速更换捕集阱，避免交叉污染。

　　捕集阱制冷装置：通常为电子制冷或液氮制冷，使捕集阱在低温下工作，增强吸附剂对VOCs的保留能力。

　　3.解析与传输系统：

　　解析加热器：用于捕集阱快速升温，使吸附的VOCs迅速解析，进入后续检测系统（如气相色谱仪）。

　　传输线：连接捕集阱与气相色谱（GC）进样口的管路，通常为惰性材质（如熔融石英管），并配备加热套，维持温度以防止VOCs在传输过程中冷凝。

　　多通阀：多为六通阀或十通阀，通过自动切换实现“捕集”与“解析”状态的转换。捕集时，VOCs进入捕集阱；解析时，载气将解析出的VOCs反吹至传输线，进入GC分离。

　　4.全自动固液一体吹扫捕集仪温控系统：

　　对吹扫管、采样头、六通阀、进样系统、样品传输线、捕集管、冷阱、除水器等关键部件进行精确控温，确保实验条件的稳定性和重复性。

　　5.气路控制系统：

　　气源接口：连接高纯氮气（或氦气），配备压力调节阀和流量计，控制吹扫气流量。

　　废气出口：连接排气管路，将吹扫后的载气（含未被捕集的杂质）导出至室外或废气处理装置。

　　6.自动进样系统：

　　若设备带自动进样功能，则包含样品盘、机械臂等自动进样组件，实现样品的自动进样和分析，提高实验效率。

　　7.全自动固液一体吹扫捕集仪软件控制系统：

　　包含触摸屏或按键操作界面，可设置吹扫时间、温度、捕集温度、解析时间/温度、传输线温度等参数。同时，系统可自动存储样品进样工作报告，方便用户查看。

　　8.辅助模块：

　　废液收集瓶：收集吹扫后的样品废液，部分设备带自动排空功能。

　　机身框架、减震脚垫：确保设备运行稳定。
